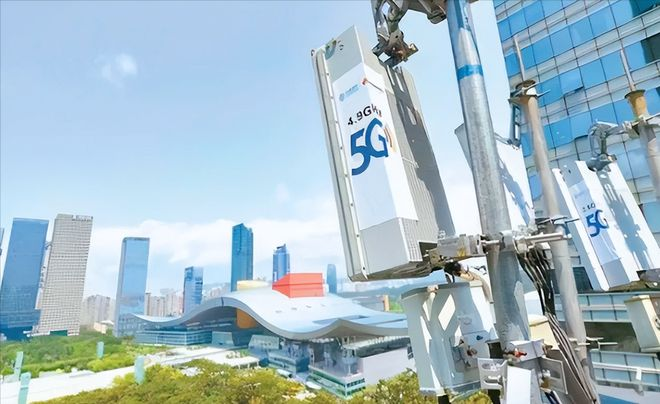

隨著5G通信技術的普及，基站的設計對性能的要求達到了前所未有的高度。5G基站需要處理更高的頻率、更寬的帶寬和更低的延遲，這對PCB（Printed Circuit Board）的設計提出了嚴苛的要求。

5G線路板高頻材料的選擇與信號完整性設計是5G基站PCB設計的核心挑戰所在。

5G基站PCB對高頻材料的特殊需求

5G頻率范圍與材料挑戰

5G通信基站通常工作在sub-6GHz（如3.5GHz、4.9GHz）和毫米波（mmWave，24GHz-100GHz）頻段。與4G相比，5G的工作頻率大幅提高，對PCB材料的性能提出了更高要求：

信號損耗：高頻信號在PCB介質中傳播時，會因介電損耗和導體損耗而衰減。傳統FR-4材料在高頻下?lián)p耗較大，難以滿足5G需求。

信號延遲與相位穩定性：高頻信號對傳輸延遲和相位穩定性非常敏感，材料的介電常數（Dk）和介電損耗因子（Df）必須保持低且一致。

熱管理與可靠性：5G基站工作在高功率環境中，PCB材料需具備高導熱性和長期可靠性。

5G PCB高頻材料的關鍵性能指標

以下是選擇高頻材料時需要重點關注的幾個性能指標：

介電常數（Dk）：Dk直接影響信號傳播速度和阻抗控制。5G PCB設計中，Dk值需在較寬的頻率范圍內保持穩定（通常在2.5~3.5之間）。

介電損耗因子（Df）：Df決定了信號損耗的大小。高頻應用通常要求Df低于0.003。

熱膨脹系數（CTE）：CTE決定了材料在熱循環中的尺寸穩定性，直接影響B(tài)GA焊接可靠性和多層PCB的層間穩定性。

導熱性：高導熱性材料有助于散熱，降低高頻電路中的熱積累。

常見的高頻PCB材料

目前，5G基站PCB常用的高頻材料包括：

Rogers系列材料（如RO4350B、RO5880）：具有極低的Df和穩定的Dk，適用于毫米波頻段。

Taconic材料（如RF-35、TLY系列）：介電性能優異，性價比高，廣泛應用于RF和微波電路。

高性能FR-4替代材料（如Megtron 6、Isola 370HR）：適用于較低頻段（如sub-6GHz）的5G應用，成本相對較低。

電路板廠講隨著 5G 通信技術的飛速發展，5G 基站作為核心基礎設施，其建設規模不斷擴大。5G 線路板在 5G 基站中承擔著信號傳輸、處理等關鍵任務，而高頻材料作為線路板的基礎，對其性能起著決定性作用。
