PCB板電路圖的設計和輸出

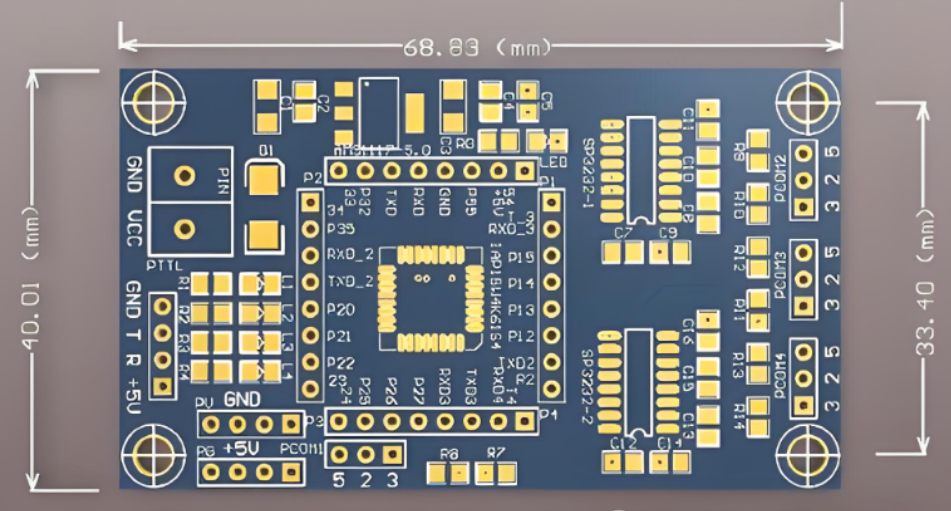

首先，一個電子產品的PCB板子外形，是由整個產品的包絡大小和形狀決定，當然也取決于其基本的電氣性能要求。由結構工程師負責輸出板子外框、螺絲孔固定位置和大小、基本的限制布置高度和區域以及相應的接口位置（連接器等器件）。

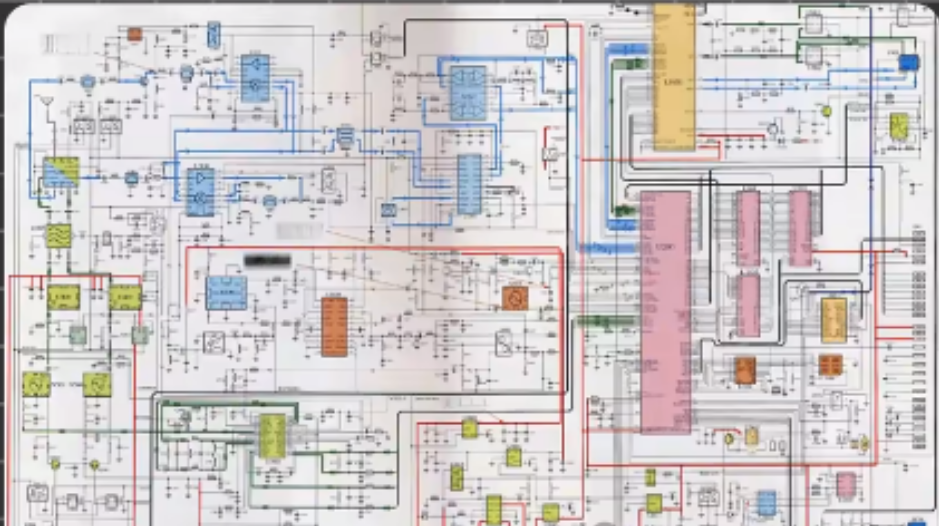

其次，電子硬件工程師負責根據客戶或產品的電氣性能開發需求，輸出PCB原理圖給到ECAD（PCB LAYOUT工程師）。

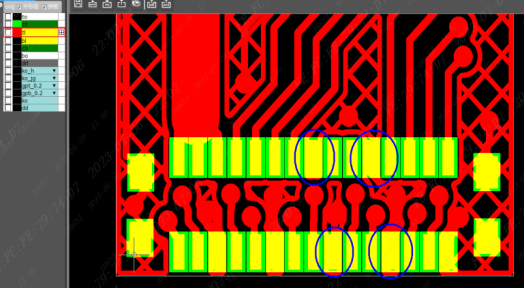

最后，由PCB設計工程師根據結構的外形，硬件的原理圖，以及PCB布置的安規走線等規則，通過PCB設計CAD軟件工具（MENTOR、PROTEL、Altium等）繪制PCB線路圖，轉化成電路板的走線。

線路板廠并用DFM測試軟件測試是否存在短路或異常后，最終輸出一份GERBER格式的電路文件，PCB鉆孔圖、裝配圖紙、EBOM等。

Gerber文件是PCB制造行業中普遍采用的數據傳輸格式，支持PCB產品的高產量批量生產。Gerber文件是一系列ASCII矢量格式文件，用于定義PCB設計規范。它們利用電子設計自動化（EDA）或計算機輔助設計（CAD）工具生成，提供電路板配置參數、光圈描述、XY坐標位置和繪圖指令等信息。
配置詳情包括待制造PCB的尺寸和形狀。每層電路板信息分別記錄在不同的文件中，用于定義銅跡線、焊盤、過孔、阻焊層、絲印、標識等元件。Gerber文件中會標明每個幾何形狀的XY坐標位置，并使用指令在實體板上繪制這些形狀。

Gerber文件的基本構成包括：板尺寸、外形、頂層組裝、頂層絲印、頂層阻焊、頂層膏劑、頂層銅、內部信號、內層、底層銅、底層膏劑、底層阻焊、底層絲印、底層組裝及制造信息（提供疊層、鉆孔細節、切割等信息）。

由計算機輔助制造（CAM）工具生成的Gerber文件擴展名可由用戶自選，通常使用如".TOP"代表頂層、".BOT"代表底層、".drl"代表鉆孔數據的項目命名方式。

電路板設計是一門融合了電子工程、物理、材料科學等多學科知識的藝術。從最初的構思到最終的成品，每一個步驟都凝聚著工程師的智慧與心血。隨著科技的飛速發展，它正朝著小型化、高密度化、智能化的方向邁進，不斷突破傳統的限制，為未來的電子產品開辟新的可能。
