新能源汽車電池包線路板是新能源汽車動力電池系統中的關鍵部件，具有多種類型和重要作用，其在設計、制造及應用方面有諸多特點，以下是詳細介紹：

類型：

剛性線路板：這種線路板具有較高的機械強度和穩定性，能夠承受一定的應力和振動。在新能源汽車電池包中，剛性線路板常用于一些對穩定性要求較高的部位，例如電池管理系統（BMS）的主控板等。其優點是電氣性能穩定，可靠性高，但缺點是體積較大，靈活性較差。

柔性線路板（FPC）：FPC 具有輕薄、可彎曲、可折疊等特點，能夠適應電池包內部復雜的空間結構。在新能源汽車中，F(xiàn)PC 常被用于電池模組之間的連接，以及電池與其他電子設備的連接。例如，在電池模組中，F(xiàn)PC 可以將每個電池單體的電壓、溫度等信息傳輸?shù)?BMS 系統，實現對電池狀態的實時監測。

軟硬結合板：結合了剛性線路板和柔性線路板的優點，既有一定的機械強度，又具有較好的柔韌性。在新能源汽車電池包中，軟硬結合板常用于連接不同功能的電路模塊，例如將電池管理系統的主控板與電池模組之間的連接部分采用軟硬結合板，可以在保證信號傳輸穩定性的同時，提高空間利用率。

新能源汽車電池包PCB作用：

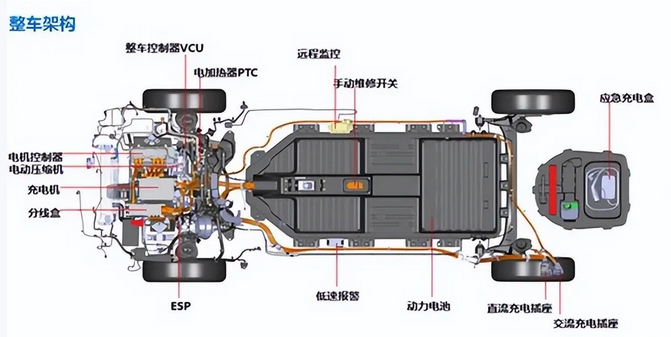

電能傳輸與分配：電池包線路板負責將電池輸出的電能傳輸?shù)狡嚨母鱾€(gè)用電設備，如電動機、電控系統、車載電子設備等。同時，線路板還需要對電能進行合理的分配，確保各個設備能夠獲得穩定的電源供應。

信號傳輸與處理：新能源汽車的電池管理系統需要實時監測電池的狀態，包括電壓、電流、溫度等參數。電池包線路板承擔著將這些傳感器采集到的信號傳輸?shù)?BMS 系統的任務，并在 BMS 系統中進行處理和分析，以便及時發現電池的異常情況，保障電池的安全運行。

電路保護：為了防止電池過充、過放、過流、短路等故障對電池和車輛造成損害，電池包線路板上通常會集成各種保護電路和器件，如保險絲、斷路器、過壓保護器件、過流保護器件等。當出現異常情況時，這些保護電路和器件會及時切斷電路，保護電池和車輛的安全。

線路板廠的線路板設計要點：

耐高溫性能：新能源汽車在行駛過程中，電池包會產生大量的熱量，導致線路板周圍的溫度升高。因此，電池包線路板需要具備良好的耐高溫性能，能夠在高溫環境下正常工作。在材料選擇上，需要選用耐高溫的基材和焊料，同時在線路布局和散熱設計上也要進行優化。

高可靠性：由于新能源汽車的安全性要求非常高，電池包線路板的可靠性至關重要。在設計過程中，需要考慮線路板的抗振動、抗沖擊、抗腐蝕等性能，確保線路板在復雜的汽車運行環境下能夠長期穩定工作。此外，還需要進行嚴格的可靠性測試，如高溫老化測試、振動測試、沖擊測試等，以驗證線路板的可靠性。

信號完整性：在高速信號傳輸過程中，信號完整性是一個關鍵問題。電池包線路板需要保證信號的傳輸質量，減少信號失真、衰減和串?dāng)_等問題。在設計時，需要合理規劃線路布局，采用合適的阻抗控制技術和信號屏蔽措施，以提高信號的完整性。

空間布局優化：新能源汽車電池包內部空間有限，線路板的設計需要充分考慮空間布局的優化，盡可能減小線路板的體積，提高空間利用率。同時，還要考慮線路板與電池模組、其他電子設備的連接方式和安裝位置，確保整個電池包的結構緊湊、合理。
