線路板的這些字母含義你都清楚嗎？

基礎必備，文章匯總了電路板上的字母的含義。

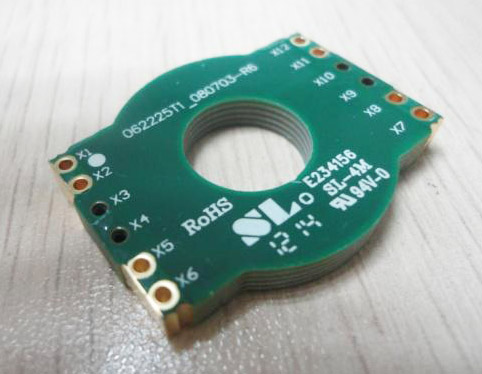

Rx是電阻，在電路圖里有很多電阻，按序號排，R1，R2。。。

Cx是無極性電容，電源輸入端抗干擾電容

IC集成電路模塊

Ux是IC（集成電路元件）

Kx是不同廠商的元件庫定義不同

Tx是測試點（工廠測試用）

Spk1是Speaker（蜂鳴器，喇叭）

Qx是三極管

Jx是Jack（比如Audio Jack）

Y1不同廠商的元件庫定義不同此外，還有CEx－電解電容，CNx－排容（好幾個電容在一起），RNx－排阻，CONx－連接器，Dx－Diode（二極管），Hx－孔，JPx－Jumper，Lx－電感／磁珠，LEDx－發光二極管，Xx－晶振。各個廠商都有自己的元件庫，畫電路圖時的元件都從庫里抓來的（大廠），對于一些不常見的，比如CON，JP，各個PCB廠商的定義也會有所不同；

R（電阻）

FS（保險管）

RTH（熱敏電阻）

CY（Y電容：高壓陶瓷電容，安規）

CX（X電容：高壓薄膜電容，安規）

D（二極管）

C（電容）

Q（晶體管）

ZD（穩壓二極管）

T（變壓器）

U（IC芯片）

J（跳線）

VR（可調電阻）

W 穩壓管

K 開關類

Y 晶振電路板上常常見到R107、C118、Q102、D202等編號，一般情況下，第一個字母標識器件類別，比如R代表電阻器，C代表電容器，D表示二極管、Q表示三級管等；第二個是數字，表示電路功能編號，如“1”表示主板電路，“2”表示電源電路等等，這是由電路設計者自行確定的；第三、四位表示該器件在該電路板上同類器件的序號。

R117：主板上的電阻，序號為17。

T101：主板上的變壓器。

SW102：開關

LED101：發光二極管

LAMP：（指示）燈

Q104（E，B，C）：晶體三極管，

E：發射極，

B：基極，

C：集電極“R117是電阻的話，兩端用萬用表測的話應該是通的吧”，在電路板上直接測量電阻是不科學的，測量結果會比實際值小，甚至小的多，最好焊出一條引線再作測量。
