PCB電路板布線是在印刷電路板上規劃和布置電子元器件之間電氣連接線路的過程。PCB布線猶如人體的血管與神經，是線路板實現各項功能的關鍵環節。

從本質上講，PCB 布線就是依據電路設計的原理圖，合理規劃導線參數來連接元器件引腳。過程需綜合多因素，電氣性能方面，大電流線路要寬導線降電阻，高速信號線路靠合適線寬、間距保信號準確、快速傳輸，以此實現良好布線效果。

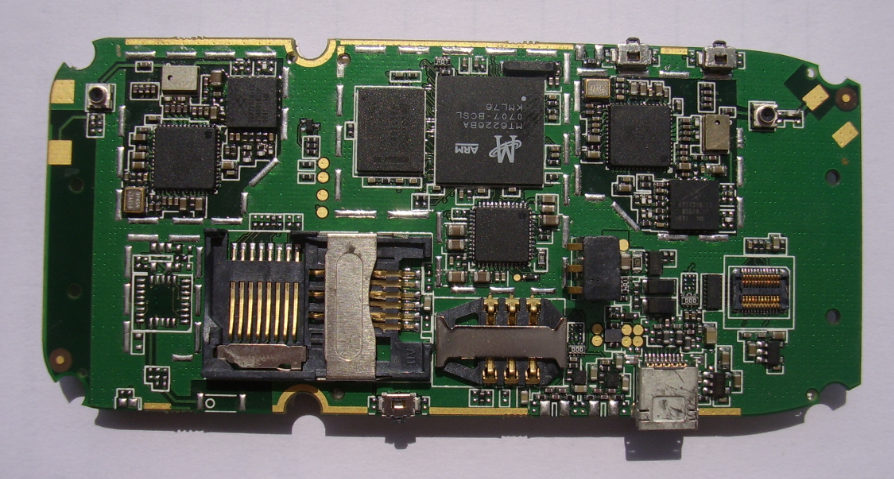

電路板布線對線路板的重要性不言而喻。良好的布線設計能夠提高線路板的可靠性。精確規劃的布線可以減少線路之間的短路、斷路風險，降低因電氣故障導致的產品失效概率。在高密度線路板中，合理的布線布局還能充分利用空間，實現更多功能的集成。例如手機主板，眾多微小的電子元件通過精心設計的布線緊密相連，既保證了手機的輕薄便攜，又實現了強大的功能，如通信、拍照、數據處理等。

同時，PCB布線也影響著線路板的可制造性。如果布線設計過于復雜或不符合生產工藝要求，會增加制造成本和制造難度，甚至可能導致生產過程中的廢品率上升。而且，美觀、整潔的布線設計也方便后期的調試與維修工作，技術人員能夠更輕松地查找和解決線路板出現的問題。

在高速 PCB 設計中，布線的長度、線寬以及線間距等參數對于信號完整性有著決定性的影響。當信號傳輸速度不斷攀升，例如在高頻通信設備和高性能計算機主板中，過長的布線長度會導致信號延遲增大，可能引發時序錯亂，嚴重影響系統的穩定性和可靠性。因此，工程師需要精確計算并優化布線長度，盡可能減少不必要的繞線和迂回。

線寬的設置同樣關鍵，它直接關系到線路的電阻值和電流承載能力。如果線寬過窄，在大電流通過時會產生過高的熱量，不僅會降低線路的導電性能，甚至可能因過熱而導致線路燒毀，損壞整個線路板。而線間距的合理規劃則能有效避免信號之間的串?dāng)_。在高密度布線的 PCB 上，相鄰線路間的電磁場相互作用容易引發串?dāng)_現象，使信號失真或產生錯誤的邏輯電平，精心設計線間距并采用屏蔽措施可以最大限度地降低這種風險。

再者，對于多層 PCB 而言，層疊結構的設計與布線策略緊密相連。不同層的布線規劃需要綜合考慮信號的流向、電源和地的分布等多方面因素。例如，將高速信號層與地層相鄰布置，可以利用地層的屏蔽作用減少外界干擾對高速信號的影響；將電源層與地層緊密耦合，則有助于降低電源平面的阻抗，提高電源的穩定性，為整個電路系統提供更純凈的電能供應。

線路板從散熱角度考慮，布線也不能忽視。在功率較大的電子設備線路板中，某些元件會產生大量熱量，此時布線應合理避開這些高熱區域，或者在布線中預留足夠的空間用于放置散熱片、導熱孔等散熱結構，確保熱量能夠有效地散發出去，維持線路板的正常工作溫度范圍，防止因過熱導致的元件性能下降甚至失效。

總之，PCB布線是線路板設計中的核心技術之一，它關乎著線路板的性能、可靠性、可制造性等多方面的表現，是電子設備能夠穩定、高效運行的重要保障，在電子行業的發展進程中有著不可替代的重要地位。
