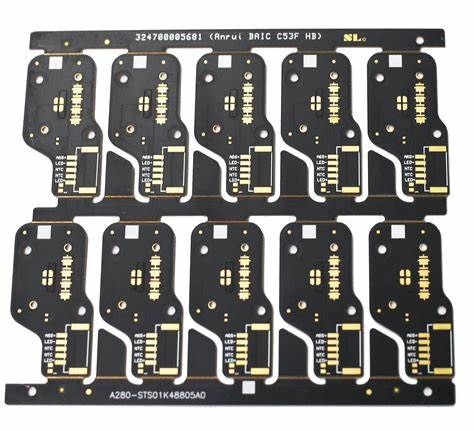

線路板，全稱為印刷電路板（Printed Circuit Board ，簡稱PCB），它是電子設備的關鍵基礎部件。通過在絕緣基板上利用印刷、蝕刻等工藝構建起導電線路，如同電子世界的“道路網”，為電子元器件的連接與協同運作提供物理支撐。

看懂線路板可以從以下幾個方面入手：

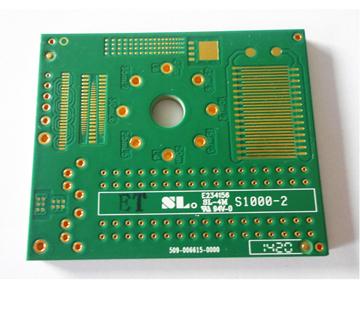

1. 了解電路板基本結構：

 單層電路板：只有一層導電線路，常用于簡單電子設備。

 雙層電路板：有兩層導電線路，上下層導線通過焊盤連接，比單層板能承載更多電子元件和功能。

 多層電路板：由多個雙層電路板疊加而成，通過內層引線和穿孔將各層導線相連，用于復雜電子設備，如計算機主板。

2. 認識主要元件：

電阻：在電路中主要起限流、分壓作用。識別時可看其外觀，一般是兩端有引腳的柱狀元件，表面可能標有阻值等信息，比如常見的碳膜電阻、金屬膜電阻等。

電容：用于存儲電荷和電能，有濾波、耦合等功能。常見的有電解電容（通常體積較大，有正負極之分）、陶瓷電容（體積較小，無極性）等。電容一般有兩個引腳，在電路板上可能標有電容值等參數。

電感：主要功能是儲存磁場能量，如在電源電路中用于濾波。通常是線圈形狀，可能有磁芯。

二極管：具有單向導電性，可用于整流、穩壓等。其外觀一般是一端有環或特殊標記的半導體元件，在電路板上的位置和連接方式能反映其在電路中的作用。

三極管：用于放大信號或控制電流。有三個引腳，分別為基極、發射極和集電極，根據不同的連接和工作狀態在電路中發揮不同作用。

電路板集成電路（芯片）：是將大量電子元件集成在一個小芯片上，實現特定功能，如運算放大器、微處理器等。芯片通常有很多引腳，且上面可能標有型號等標識。

3. 分析電路連接：

觀察線路走向：仔細查看電路板上的銅箔線路，了解電流的流向和路徑。比如從電源端出發，沿著線路看電流如何經過各個元件，以及元件之間是如何連接的。

注意焊點和過孔：焊點是元件與線路連接的地方，過孔用于連接不同層的線路。觀察焊點的質量和連接情況，以及過孔的位置和數量，可以幫助理解電路的布局和信號傳輸。

分析電路模塊：電路板上通常會有一些功能相對獨立的模塊，如電源模塊、信號處理模塊、控制模塊等。先確定各個模塊的大致范圍，然后研究模塊內部元件之間的連接以及模塊之間的信號交互。

4. 借助工具輔助：

放大鏡：用于更清晰地觀察電路板上元件的型號、參數以及線路的細節，特別是對于一些小型元件或細微的線路連接。

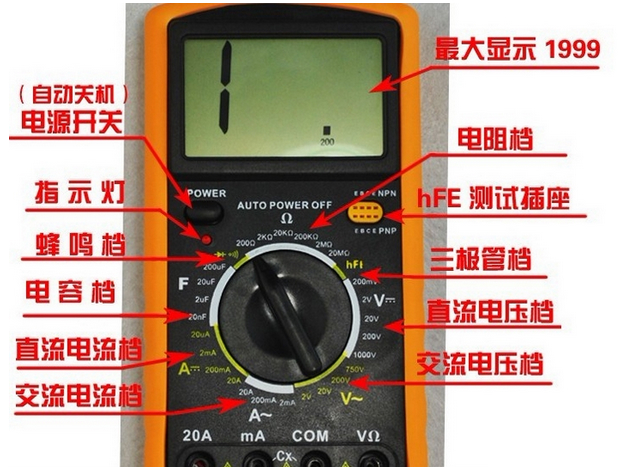

萬用表：可以測量電阻、電壓、電流等參數，通過實際測量來驗證電路的工作狀態和元件的性能。例如，測量電阻的阻值是否與標稱值相符，測量電壓是否在正常范圍內等。

PCB電路原理圖：如果能找到該電路板的電路原理圖，對照原理圖來看電路板，可以更直觀地理解電路的設計和工作原理，快速定位元件的功能和連接關系。
