解鎖5G天線PCB 設計:核心要點全攻略

文章出處:責任編輯:查看手機網址
掃一掃!解鎖5G天線PCB 設計:核心要點全攻略掃一掃!
人氣:-發表時間:2025-01-10 08:37【

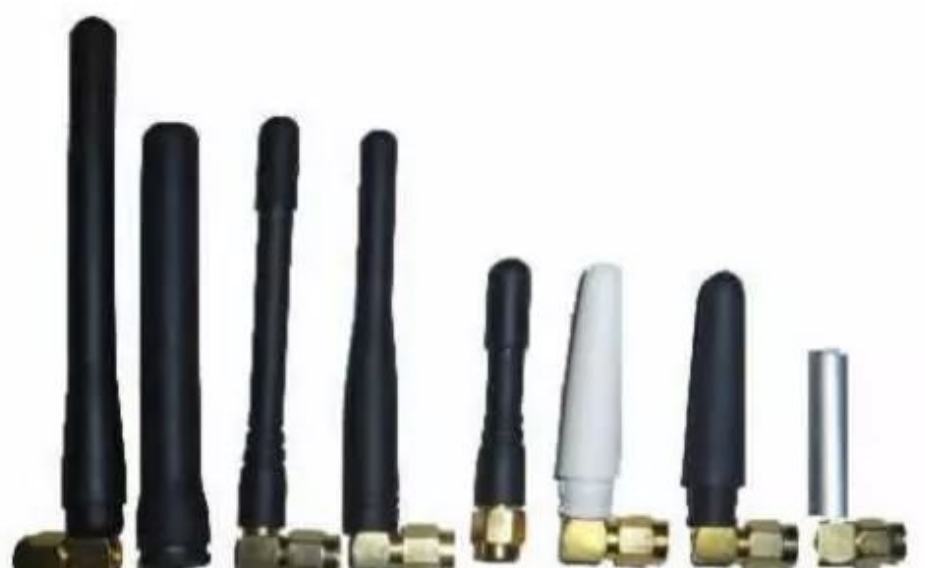

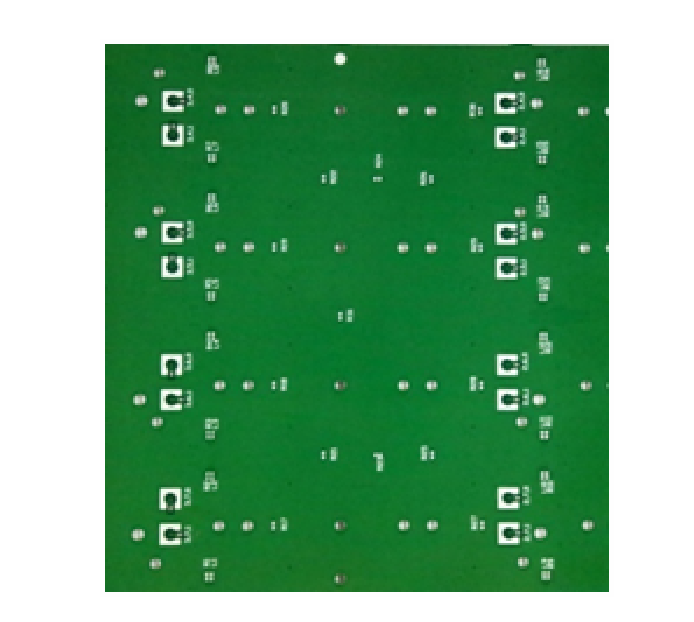

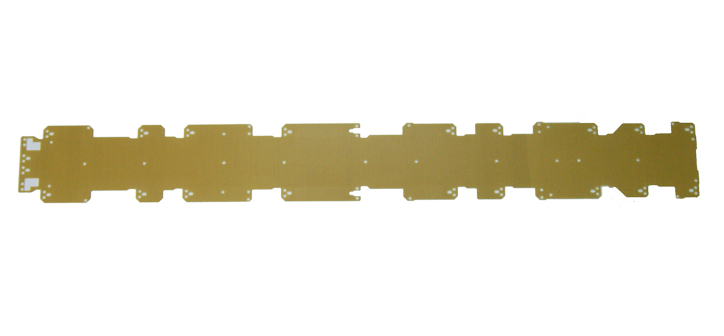

天線是各種智能設備都需要的重要部件,所有需要用到無線的設備都需要用到它?,F在是無線時代,網絡路由器都是無線WIFI,電腦,手機連網絡再也不用網線連接了,還有藍牙耳機,藍牙鼠標,藍牙鍵盤等等不再有電線了,這個天線的性能就至關重要了。



一般天線的選擇有一些因素,除了考慮性能還要考慮成本,所以在選擇天線的時候,需要綜合考慮。隨著 5G 時代的洶涌浪潮席卷全球,5G 天線作為信號收發的關鍵樞紐,其承載的印刷電路板(PCB)設計也面臨著前所未有的挑戰與機遇。一塊精心設計的 5G 天線 PCB,不僅能保障 5G 信號的穩定、高速傳輸,更是推動整個 5G 通信系統高效運行的基石。接下來,將深入剖析其核心設計要點。


5G天線PCB高頻高速材料選擇

低損耗特性
5G 頻段相比以往通信頻段大幅提升,高頻下信號傳輸損耗加劇。因此,PCB 基板材料需具備低介電常數(Dk)和低損耗因數(Df)。例如,聚四氟乙烯(PTFE)基板材,其 Dk 可低至 2.2 左右,Df 在 0.001 - 0.002 之間,能有效減少信號傳輸延遲與能量衰減,確保 5G 信號遠距離、高質量傳輸。

熱穩定性
5G 設備在運行時功率較大,產生的熱量不容小覷。所選材料要能承受高溫環境,像羅杰斯公司的某些高端板材,在 150℃甚至更高溫度下,依然能維持良好的電氣性能,保證 PCB 在熱應力下不出現性能劣化。



精確的阻抗匹配

微帶線設計
微帶線是 5G 天線 PCB 常用傳輸結構,其線寬、厚度及與參考平面間距都需精細調控。以 28GHz 頻段為例,通過復雜的電磁仿真軟件計算,將微帶線線寬精確控制在 0.1 - 0.2mm 之間,確保特征阻抗與 50Ω 標準匹配,避免信號反射,提升傳輸效率。

阻抗連續性保障
在 PCB 布局布線中,信號路徑不可避免地會經過過孔、拐角等結構。過孔需采用背鉆工藝去除多余 stub,減少阻抗突變;拐角采用 45° 或圓弧過渡,而非直角,維持阻抗平穩,防止信號在這些部位產生畸變。


精細的線路布局

隔離與屏蔽
5G天線線路板上往往集成多種功能電路,如射頻前端、信號處理等。不同電路模塊間要通過接地銅皮、屏蔽罩等手段實現良好隔離,防止信號串擾。對于敏感的接收鏈路,額外增加多層屏蔽結構,阻擋外界電磁干擾,確保微弱的 5G 接收信號純凈。

緊湊與優化
考慮到 5G 終端設備小型化趨勢,PCB 布局要極度緊湊。在有限空間內,合理安排元件位置,依據信號流向布局線路,縮短關鍵信號路徑長度,減少傳輸延遲,同時兼顧散熱風道預留,保障設備穩定運行。



天線與 PCB 協同設計

天線輻射特性優化
天線的輻射方向圖、增益等特性與 PCB 結構緊密相關。PCB 的接地平面大小、形狀會影響天線的輻射效率。通過仿真優化,調整接地平面邊緣形狀,采用開槽、添加寄生貼片等技術,改善天線在 5G 頻段的輻射性能,使其在水平、垂直方向都能滿足覆蓋需求。

一體化集成設計
將天線直接集成在 PCB 上,摒棄傳統的外接天線模式,減少連接損耗與空間占用。利用 PCB 多層結構,將天線饋線、匹配網絡巧妙融合,實現高度一體化,提升系統可靠性與穩定性。



嚴格的測試與驗證

電氣性能測試
使用矢量網絡分析儀對 PCB 進行全頻段掃頻,精確測量駐波比(VSWR)、回波損耗、插入損耗等關鍵指標。在不同溫度、濕度環境下重復測試,確保 PCB 在復雜工況下電氣性能達標,保障 5G 信號傳輸質量。

可靠性測試
模擬 5G 設備實際使用場景,進行熱循環、振動、沖擊等可靠性測試。觀察 PCB 有無焊點開裂、線路斷路等故障,驗證其在長期使用、惡劣環境下的耐久性,為 5G 設備穩定運行保駕護航。


PCB廠知道5G 天線 PCB 設計是一個涵蓋材料、電磁、熱學等多學科領域的復雜工程。通過對高頻高速材料、阻抗匹配、線路布局、協同設計及測試驗證等核心要點的精準把控,才能打造出滿足 5G 嚴苛要求的 PCB 產品,助力 5G 技術在各個領域大放異彩,為萬物互聯的智能時代筑牢根基。
