怎么樣的5G線路板才能承受住100 A的電流？

  要弄清楚5G線路板的能力，我們首先從PCB結構下手。以 雙層PCB為例，這種板通常是三層式結構：銅皮、板材、銅皮。

  銅皮也就是PCB中電流、信號要通過的路徑。根據中學物理知識可以知道一個物體的電阻與材料、橫截面積、長度有關。

  由于我們的 電流是在銅皮上走，所以電阻率是固定的。橫截面積可以看作銅皮的厚度，也就是PCB加工選項中的銅厚。

  通常銅厚以O(shè)Z來表示，1OZ的銅厚換算過來就是35um，2OZ是70um，依此類推。那么可以很輕易地得出結論：在PCB上要通過大電流時，布線就要又短又粗，同時PCB的銅厚越厚越好。

  實際在工程上，對于布線的長度沒有一個嚴格的標準。工程上通常會用：銅厚，這三個指標來衡量PCB板的載流能力。

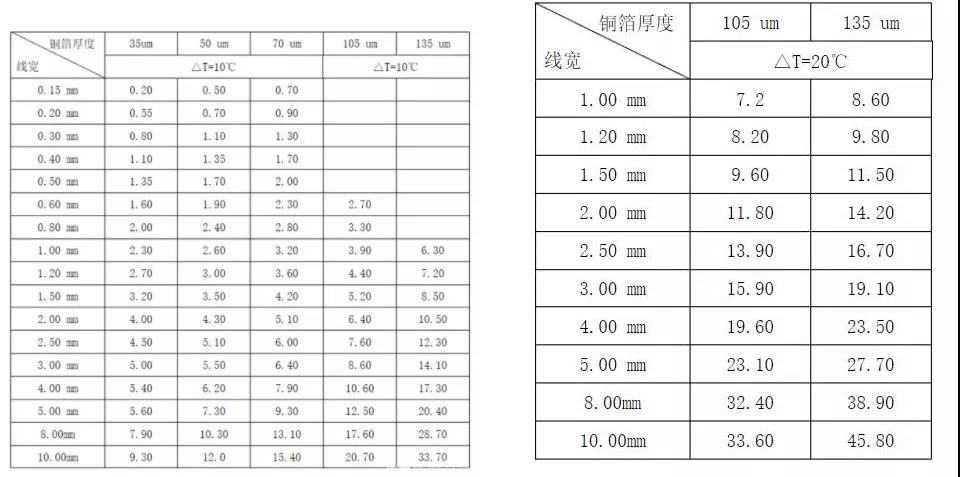

以下兩個表可以參考：

  通過這兩個表，能得到的PCB布線經驗是：增加銅厚、加寬線徑、提高PCB能夠增強5G線路板的載流能力。那么如果要走100A的電流，可以選擇4OZ的銅厚，走線寬度設置為15mm，雙面走線，并且增加散熱裝置，降低PCB的溫升，提高穩定性。

  除了在PCB上走線之外，還可以采用接線柱的 方式走線。

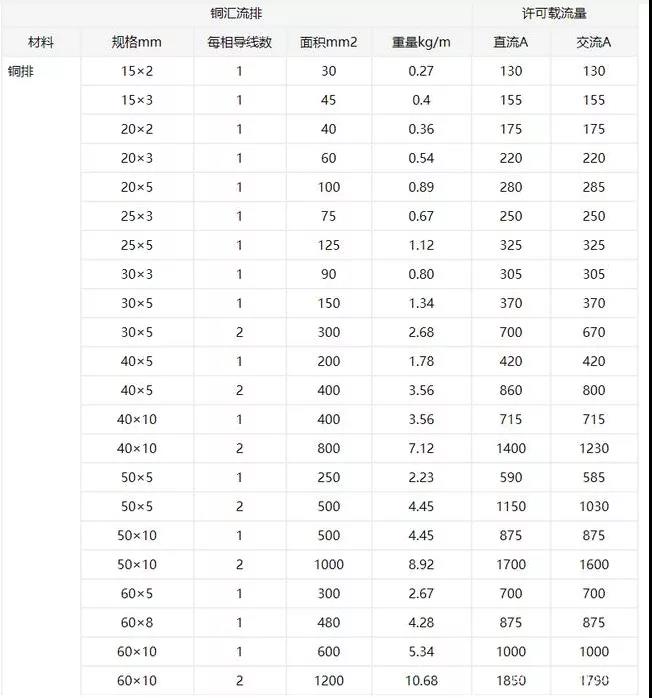

  在5G線路板上或產品外殼上固定幾個能夠耐受100A的接線柱如：表貼螺母、PCB接線、銅柱等。然后采用銅鼻子等接線端子將能承受100A的導線接到接線柱上。這樣大電流就可以通過導線來走。

  另外還有一些比較特殊的PCB工藝，國內不一定能找得到加工的廠家。

 就有一種PCB，采用3層銅層設計，頂層和底層是信號布線層，中間層是厚度為1.5 mm的銅層，專門用于布置，這種PCB可以輕易做到小體積過流100A以上。
