我們都知道“沒有規矩不成方圓”，技術中也一樣，那在PCB板 設計時又需要注意哪些規范呢？

一、PCB板布局設計規范

1.距板邊距離應大于5mm =197mil

2.先放置與結構關系密切的元件，如接插件，開關，電源插座等

3.優先擺放電路功能塊的核心元件及體積較大的元器件，再以核心元件為中心擺放周圍電路元器件

4.功率大的元件擺放在有利于散熱的位置上

5.質量較大的元器件應避免放在板的中心，應靠近機箱中的固定邊放置

6.有高頻連線的元件盡可能靠近，以減少高頻信號的分布和電磁干擾

7.輸入，輸出元件盡量遠離

8.帶高壓的元器件盡量放在調試時手不易觸及的地方

9.熱敏元件應遠離發熱元件

10.可調元件的布局應便于調節

11.考慮信號流向,合理安排布局使信號流向盡可能保持一致

12. PCB板布局應均勻,整齊,緊湊

13.SMT元件應注意焊盤方向盡量一致,以利于裝焊,減少橋聯的可能

14.去藕電容應在電源輸入端就近位置

15.波峰焊面的元件高度限制為4mm

16.對于雙面都有的元件的PCB板,較大較密的IC,插件元件放在板的頂層,底層只能放較小的元件和管腳數少且排列松散的貼片元件

17.對小尺寸高熱量的元件加散熱器尤為重要,大功率元件下可以通過敷銅來散熱,而且這些元件周圍盡量不要放熱敏元件.

18.高速元件盡量靠近連接器;數字電路和模擬電路盡量分開,頗具盛名用地隔開,再單點接地

19.定位孔到附近焊盤的距離不小于7.62mm(300mil),定位孔到表貼器件邊緣的距離不小于5.08mm(200mil)

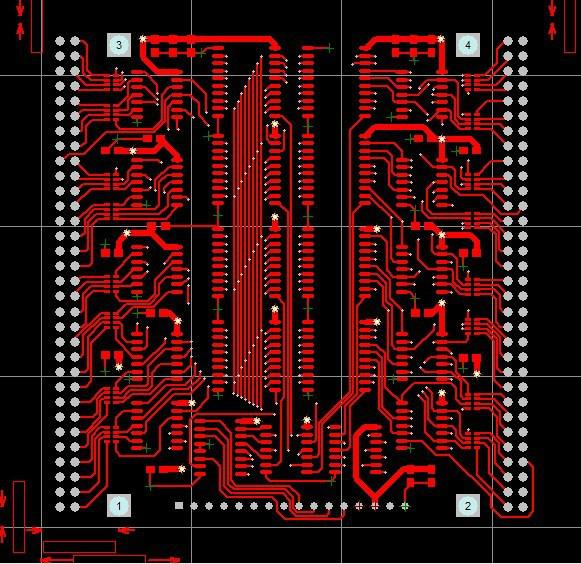

二、 PCB板布線設計規范

1.線應避免銳角,直角,應采用四十五度走線

2.相鄰層信號線為正交方向

3.高頻信號盡可能短

4.輸入,輸出信號盡量避免相鄰平行走線,頗具盛名在線間加地線,以防反饋耦合

5.雙面板電源線,地線的走向頗具盛名與數據流向一致,以增強抗噪聲能力

6.數字地,模擬地要分開

7.時鐘線和高頻信號線要根據特性阻抗要求考慮線寬,做到阻抗匹配

8.整塊線路板布線,打孔要均勻

9.單獨的PCB板電源層和地層,電源線,地線盡量短和粗,電源和地構成的環路盡量小

10.時鐘的布線應少打過孔,盡量避免和其他信號線并行走線,且應遠離一般信號線,避免對信號線的干擾;同時避開板上的電源部分,防止電源和時鐘互相干擾;當一塊PCB板上有多個不同頻率的時鐘時,兩根不同頻率的時鐘線不可并行走線;時鐘線避免接近輸出接口,防止高頻時鐘耦合到輸出的CABLE線并發射出去;如板上有專門的時鐘發生芯片,其下方不可走線,應在其下方鋪銅,必要時對其專門割地;

11.成對差分信號線一般平行走線,盡量少打過孔,必須打孔時,應兩線一起打,以做到阻抗匹配

12.兩焊點間距很小時,焊點間不得直接相連;從貼盤引出的過孔盡量離焊盤遠些
