你知道嗎？你每天形影不離的手機、辦公必備的電腦，甚至家中各式各樣的智能設備，其正常運行都離不開一個看似毫不起眼卻至關重要的 “神秘小物件”—— 線路板 PCB。

PCB猶如電子設備的 “神經網絡”，負責連接和傳輸電子信號，保障設備的各項功能得以實現。但你是否好奇，這塊小小的線路板究竟是如何誕生的？今天，就帶你深入線路板廠，全面揭秘 PCB 的制作過程。

第一步：設計圖紙！

線路板廠工程師們用專業軟件畫出電路圖，就像給電子設備畫“地圖”一樣。

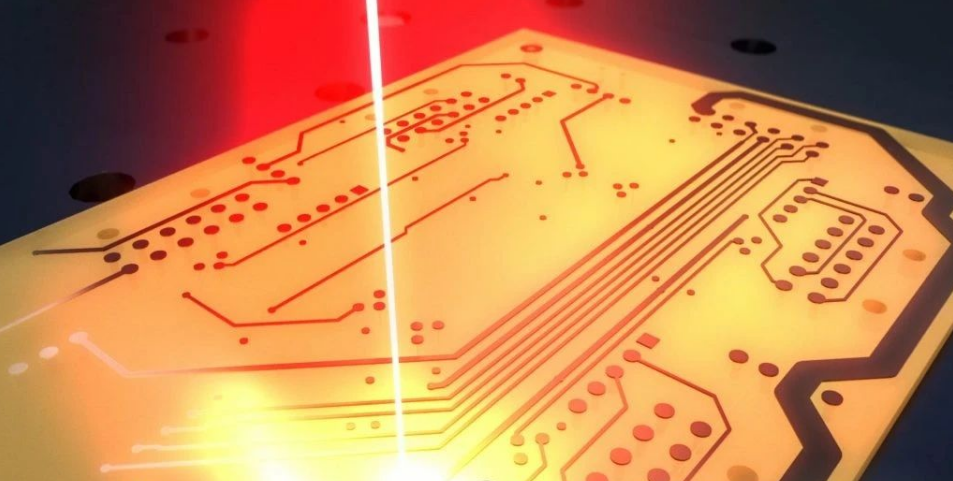

第二步：打印到銅板上！

用激光把設計圖“刻”在銅板上，形成精細的線路圖案。

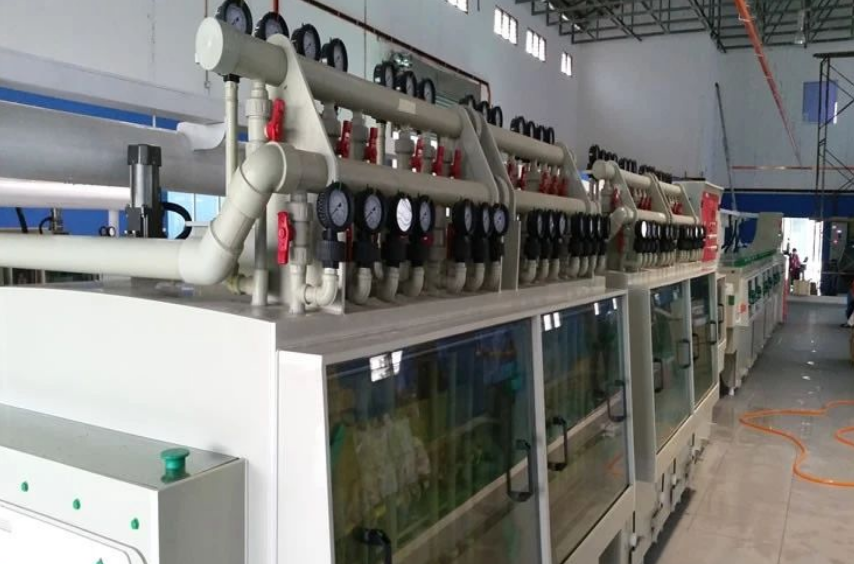

第三步：蝕刻！

用化學藥水把多余的銅腐蝕掉，只留下設計好的線路，這一步超解壓！

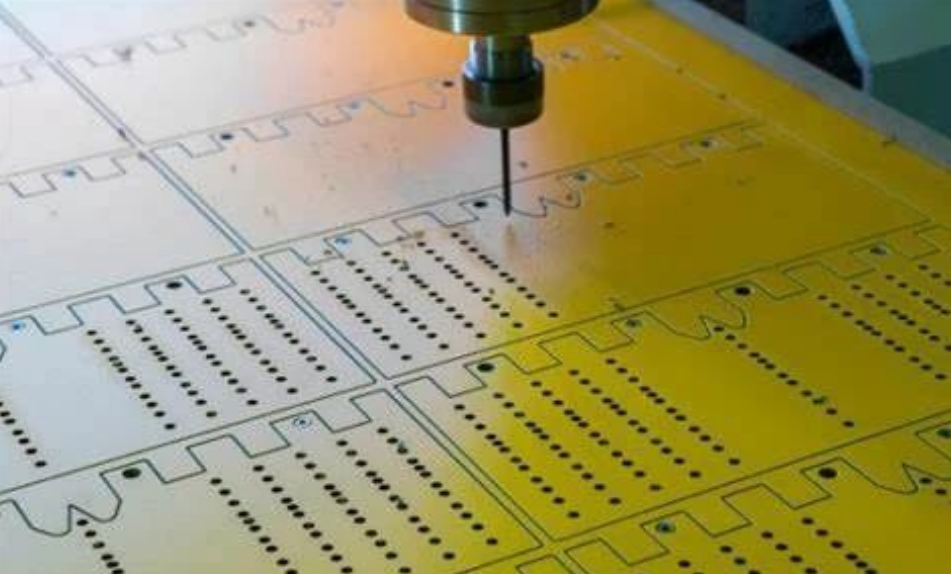

第四步：鉆孔！

線路板上打孔，方便后續安裝元器件，精度要求超高，誤差不能超過頭發絲的十分之一！

第五步：焊接元器件！

把電容、電阻、芯片等零件精準焊接到板上，這一步全靠機器和人工配合完成。

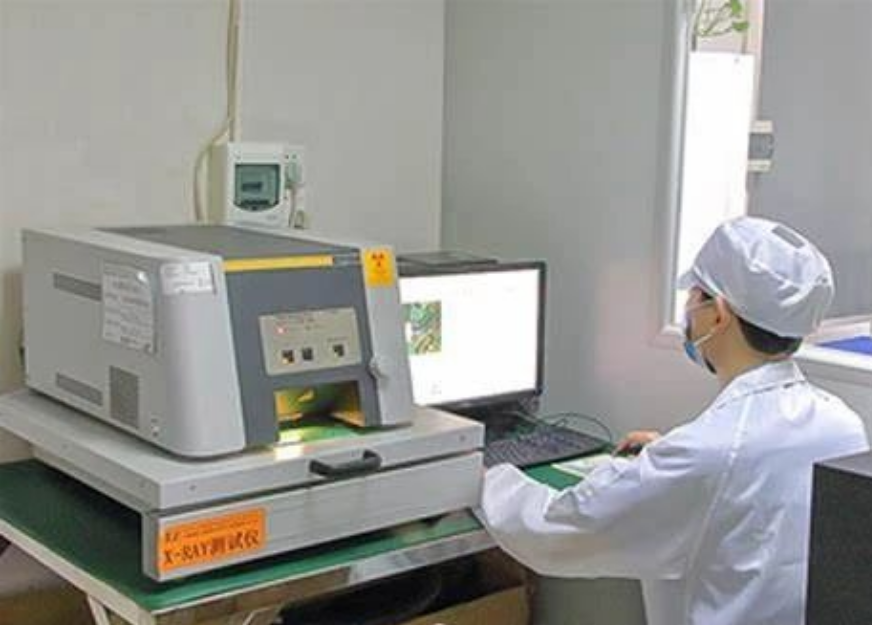

最后一步：測試！

通電檢查線路板是否能正常工作，確保每一塊板子都能“上崗”！

是不是沒想到，一塊小小的線路板背后竟然隱藏著這么多復雜且精細的步驟？每一個環節都凝聚著科技的智慧與人類的精湛技藝，科技的力量，真的讓人由衷地佩服！

電路板不僅讓我們?nèi)粘Ｉ钪械碾娮釉O(shè)備得以高效運行，更為推動整個科技產業的發展提供了堅實的基礎。
