在進行PCB板設計中設計PCB焊盤時，就需要嚴格按照相關要求標準去設計。因?yàn)樵?/span>SMT貼片加工中，PCB焊盤的設計十分重要，焊盤設計的會直接影響著元器件的焊接性、穩定性和熱能傳遞，關系著貼片加工質量，那么PCB焊盤設計標準是什么呢?

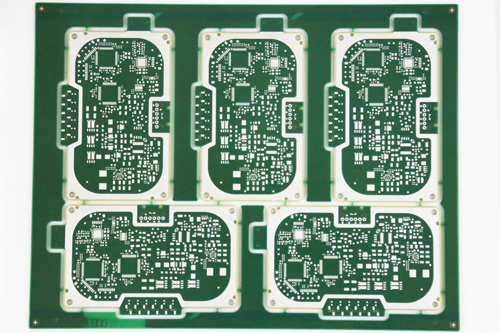

    一、PCB焊盤的形狀和尺寸設計標準：
    1、調用PCB標準封裝庫。
     2、有焊盤單邊最小不小于0.25mm，整個焊盤直徑最大不大于元件孔徑的3倍。
    3、盡量保證兩個焊盤邊緣的間距大于0.4mm。
    4、孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤
    5、布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊。

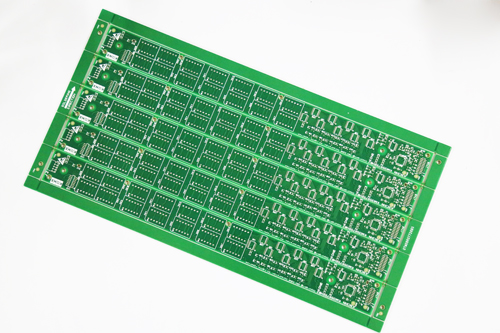

二、PCB焊盤過孔大小標準：

焊盤的內孔一般不小于0.6mm，因?yàn)樾∮?/span>0.6mm的孔開模沖孔時不易加工，通常情況下以金屬引腳直徑值加上0.2mm作為焊盤內孔直徑，如電阻的金屬引腳直徑為0.5mm時，其焊盤內孔直徑對應為0.7mm，焊盤直徑取決于內孔直徑。
    三、PCB焊盤的可靠性設計要點：
    1.對稱性，為保證熔融焊錫表面張力平衡，兩端焊盤必須對稱。
    2.焊盤間距，焊盤的間距過大或過小都會引起焊接缺陷，因此要確保元件端頭或引腳與焊盤的間距適當。
    3.焊盤剩余尺寸，元件端頭或引腳與焊盤搭接后的剩余尺寸必須保證焊點能夠形成彎月面。
    4.焊盤寬度，應與元件端頭或引腳的寬度基本一致。

正確的PCB焊盤設計，在貼片加工時如果有少量的歪斜，可以在再流焊時由于熔融焊錫表面張力的作用而得到糾正。而如果PCB焊盤設計不正確，即使貼裝位置十分準確，再流焊后容易會出現元件位置偏移、吊橋等焊接缺陷，因此對于進行PCB設計時，PCB焊盤設計需要十分注意。
