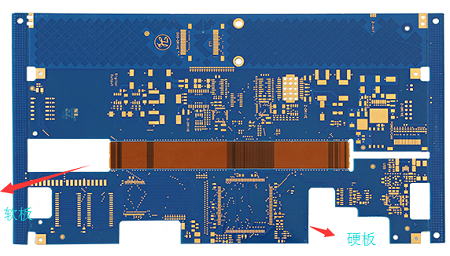

作為深圳比較大型的PCB廠，深聯電路既做通孔PCB電路板、FPC、HDI，也做軟硬結合板，那么軟硬結合板在以后續使用過程中，有什么優缺點呢？下面一起來分享一下：

PCB軟硬復合板的缺點

經過供貨商的介紹后，大致了解如果僅僅單純的以"軟板+電路板+連接器"來比較"軟硬復合板"，其最大的缺點就是"軟硬復合板"的價錢比較貴，有可能會多出原來單純"軟板+硬板"的價錢將近一倍之多，但如果扣除掉連接器的價錢或是HotBar的費用，其價錢則有可能趨向一致，詳細的費用可能還得再精算才會有較清楚的輪廓。另一個缺點是SMT打件及過爐都可能需要使用托盤(carrier)來支撐軟板的部份，這無形中增加了SMT的組裝費用。

軟硬結合板的優點

除了價錢之外，使用軟硬復合板(Rigid-flex Board)則有許多的優點，列舉如下：

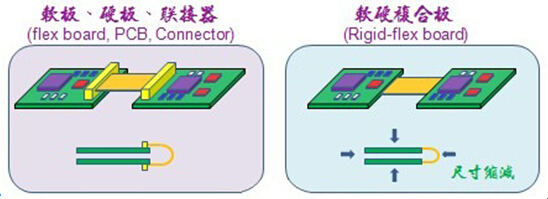

1.可以有效節省電路板上的空間并省去使用連接器或是HotBar的制程

因?yàn)檐浻舶逡呀?jīng)結合在一起了，所以原本需要使用連接器或是HotBar制程的空間就可以省掉了，這對一些有高密度需求的板子來說，少掉一個連接器的空間就像撿到一塊寶一樣。

這樣子連帶的也就省掉了使用連接器的零件費用或是HotBar制程的費用。另外，兩片板子之間的空間也會因?yàn)槭∪チ诉B接器而變得可以更緊密。

2.訊號傳遞的距離縮短、速度增加，可以有效改善可靠度

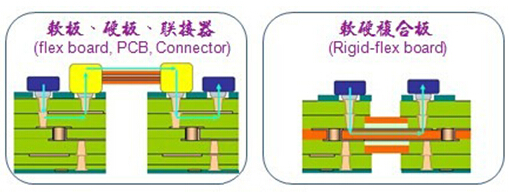

傳統透過連接器的訊號傳遞為"電路板→連接器→軟板→連接器→電路板"，而軟硬復合板的訊號傳遞則降為"電路板→軟板→電路板"，訊號傳遞的距離變短了，在不同介質間訊號傳遞衰減的問題也減小了，一般電路板上面的線路是銅材質，而連接器的接觸端子則是鍍金，焊錫接腳處則是鍍?nèi)a，而且需使用錫膏焊接在電路板上，訊號在不同的介質間傳遞難免會有些衰減，如果改用軟硬復合板，這些介質就會變得比較少，訊號傳遞的能力也可以得到相對的提升，對一些訊號準確度需求較高的產品，有助提高其可靠度。

3. 簡化產品組裝、節省組裝工時

采用軟硬復合板可以減少SMT打件的工時，因?yàn)樯俚袅诉B接器(connector)的數目。也減少了整機組裝的工時，因?yàn)槭∪④洶宀迦脒B接器的組裝動作，或是省去了HotBar的制程工序。還減少了零件管理及庫存的費用，因?yàn)锽OM表減少，所以管理就變少了。
