汽車電路板，即汽車用的印刷電路板。作為車載電子設備的載體，它對于汽車的運作起著至關重要的作用。然而，它又有何特別之處，使其突出于一般的電路板呢？

一、汽車電路板的概念及構成

汽車電路板，全稱汽車印刷電路板（Printed Circuit Board，簡稱 PCB），是一種采用印刷技術將銅箔線路印制在絕緣基板上的電子產品。它通過特定的電路圖案，將各種電子元件如電阻、電容、芯片等連接在一起，實現電子信號的傳輸與處理，從而保障汽車各個功能系統的正常運行。例如發動機控制模塊（ECU）中的電路板，負責收集來自各類傳感器的信號，經過分析處理后向執行器發出指令，精確控制發動機的燃油噴射、點火時機等關鍵參數，確保發動機高效穩定運轉。

其通常由基板、導電路徑、電路元器件等組成。汽車pcb板的基板材料主要使用的是高溫、耐熱、耐濕、耐腐蝕的材質，以應對汽車環境的各種挑戰?；迳贤ǔ∷⒊鰧щ娐窂?，這些銅導電路徑稱為印刷電路，連接電路元器件并形成電流的通路。電路元器件，如電阻、電容、電感、二極管、晶體管等，是汽車電路板的關鍵組成部分，無論是控制汽車動力系統，還是環境感知、導航等功能，都離不開這些元器件。

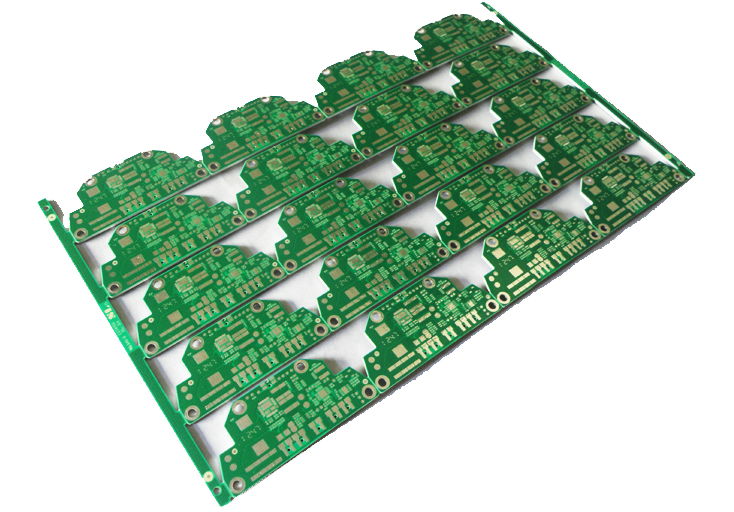

汽車發動機PCB

二、汽車電路板的應用領域

現代汽車的復雜性遠超過曾經的駕駛員肉眼可見的機械設備，汽車pcb板在許多領域都有應用。如動力控制系統，用于控制汽車的整個動力系統，包括發動機、變速器、剎車等；車載信息系統，用于實現導航、通訊、娛樂等功能；安全控制系統，此處涉及的包括車身穩定系統、氣囊控制等；環境感知系統，如倒車雷達、雨滴檢測等等。每一種功能都需要針對性地設計并制作汽車pcb板，對汽車pcb板的性能有著嚴格的要求。

三、汽車電路板的功能及特性

汽車PCB的功能

信號傳輸：汽車電路板構建起了車內各電子元件與系統間的信號傳輸橋梁。例如，從車輪轉速傳感器發出的信號，通過電路板傳輸至車輛穩定性控制系統（ESC）的控制單元，幫助系統實時監測車輛行駛狀態，從而適時調整剎車力度和發動機輸出扭矩，確保車輛行駛的穩定性。

數據處理：在汽車電子控制系統中，電路板上的芯片負責對各類傳感器收集來的數據進行處理。以發動機控制模塊為例，它接收來自空氣流量傳感器、節氣門位置傳感器等多個傳感器的數據，經電路板上的芯片分析運算后，精準調控發動機的噴油、點火等操作，實現發動機的最佳性能。

電源分配：汽車電路板承擔著將汽車電源系統的電能合理分配到各個電子設備的重任。它能夠依據不同設備的用電需求，為其提供穩定的電壓和合適的電流。如汽車的照明系統、娛樂系統等，都依靠電路板進行電源分配，保證各系統正常工作。

控制執行：電路板連接著控制單元與執行元件，把控制單元發出的指令傳遞給執行元件，促使其執行相應動作。比如車身控制模塊發出開啟轉向燈的指令，通過電路板傳輸至轉向燈的執行機構，使轉向燈閃爍。

汽車電路板的特性

高可靠性：汽車行駛環境復雜多變，可能面臨高溫、低溫、潮濕、振動等多種惡劣條件。因此，汽車電路板必須具備高可靠性，以確保在整個汽車使用壽命周期內穩定工作。這就要求電路板的材料選擇、設計工藝以及制造質量都要達到嚴格標準，像焊點的牢固性、基板的耐腐蝕性等都需滿足汽車使用環境的要求。

耐高溫與耐低溫：汽車發動機艙等部位溫度變化范圍大，發動機工作時艙內溫度可高達上百攝氏度，而在寒冷地區冬季，環境溫度又可能降至零下數十攝氏度。汽車電路板需能在 - 40℃至 125℃甚至更寬的溫度范圍內正常工作，這對基板材料、電子元件的溫度特性都有很高要求。

抗振動與沖擊：汽車行駛過程中不可避免地會產生振動和受到?jīng)_擊，電路板要能承受這些外力作用，保證電子元件不松動、焊點不脫落、線路不損壞。在設計和制造時，會采用特殊的固定方式和增強結構，如使用加固膠固定元件、增加電路板的機械強度等措施。

電磁兼容性好：汽車內存在眾多電子設備，各設備工作時產生的電磁干擾可能相互影響。汽車電路板需要具備良好的電磁兼容性，既能防止自身產生的電磁干擾影響其他設備，又能抵御外界電磁干擾，確保自身正常工作。例如通過合理的線路布局、采用屏蔽措施等方式來滿足電磁兼容性要求。

四、汽車電路板與普通電路板的差異

汽車線路板比起普通的電路板，在許多性能上都有顯著的差別。其中最主要的差別就是更高的耐候性和強度。對于汽車電路板的設計和制作都具有更高的要求，需要滿足汽車的嚴苛工作環境及其復雜、多變的功能需求。汽車電路板還有更高的耐震動和防水性能，也更加注重環保，因為對于汽車這樣的戶外設備，耐震動、防水和環保性都是尤為重要的。汽車電路板比普通電路板可能更加復雜、更加精細，因為汽車系統中各種精密的控制和調節功能，都需要由電子電路來實現，而這就需要決定的電路更加精細、復雜。

耐高溫、抗震動、耐濕度、耐腐蝕等性能，都使得汽車電路板能夠在復雜嚴苛的汽車環境中穩定工作。而與普通電路板相比，汽車電路板更加精細、復雜，同時滿足各種功能需求，顯示了其優越性和復雜性。了解這些，對我們更好地理解汽車pcb板以及其在汽車電子系統中的重要作用有著重要意義。
