在當今科技飛速發展的時代，電池電路板作為各類電子設備與能源系統的關鍵組成部分，正發揮著前所未有的重要作用。它宛如一座橋梁，連接著電池的電能輸出與設備的穩定運行，其設計與應用的精妙之處，值得我們深入探究。

設計基石：奠定卓越性能的根基

電路布局規劃

電池電路板的設計起始于精細的電路布局規劃。工程師們需要綜合考慮電流走向、信號傳輸路徑以及各元器件的物理尺寸與電氣特性。合理的布局能夠最大限度地減少線路損耗，避免信號干擾，確保電能高效、穩定地傳輸。例如，在一些對功耗要求嚴苛的移動設備電路板設計中，會將高功率消耗的芯片靠近電池供電接口，縮短供電線路長度，降低電阻帶來的能量損失。

元器件選型適配

選擇適配的元器件是設計的核心環節之一。不同的電池類型，如鋰電池、鎳氫電池等，具有各異的電壓、電流特性，這就要求與之搭配的電容、電阻、芯片等元器件具備相應的耐壓、耐流能力以及精準的控制功能。以鋰電池保護電路為例，專用的保護芯片能夠?qū)崟r監測電池的電壓、電流，防止過充、過放以及短路等異常情況，保障電池的使用壽命與使用安全，這些芯片的選型必須與鋰電池的參數完美匹配。

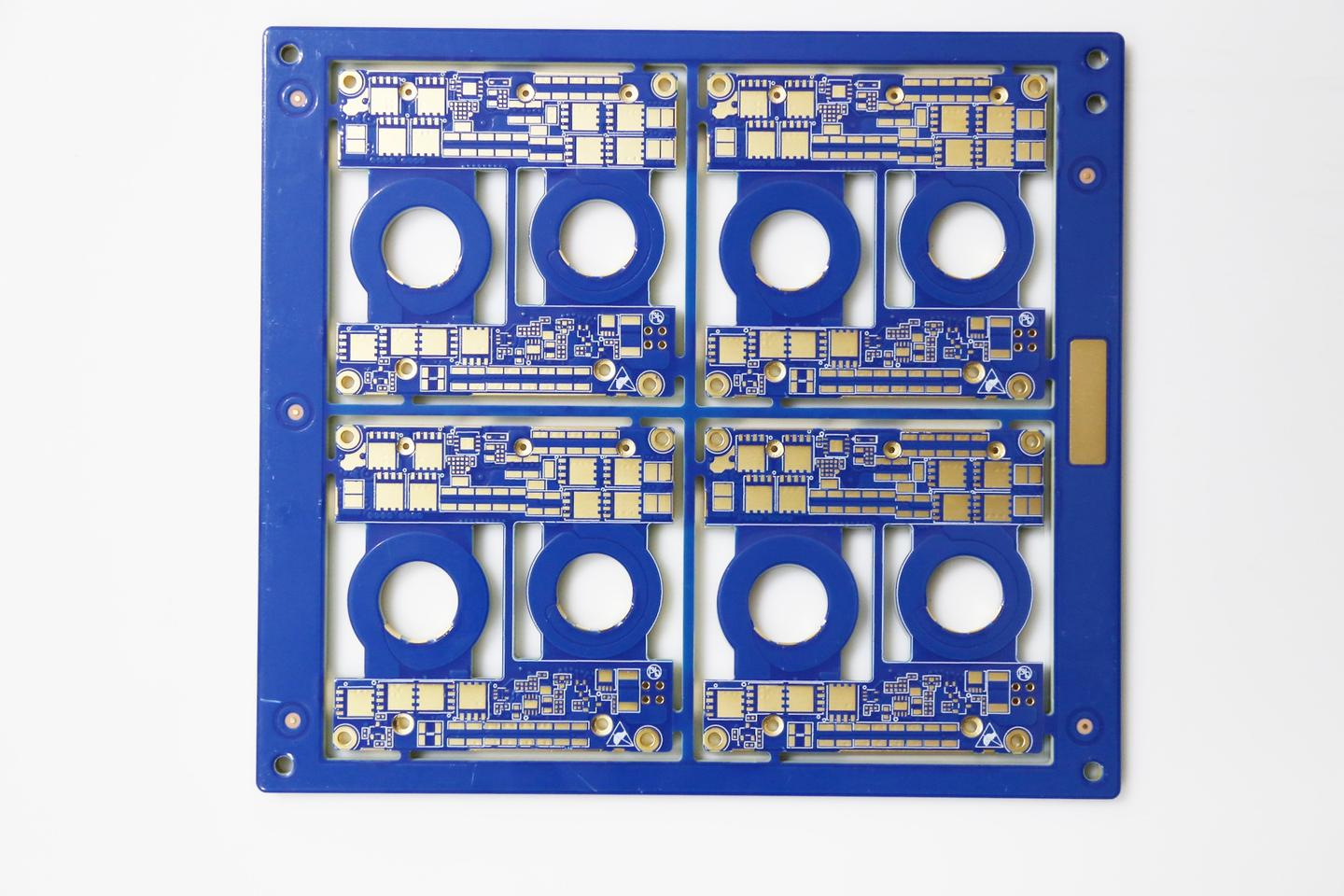

電池PCB散熱設計考量

隨著電子設備功率密度的不斷提升，電池電路板的散熱問題愈發凸顯。有效的散熱設計能夠維持元器件在適宜的工作溫度區間，避免因過熱導致性能下降甚至失效。常見的散熱手段包括大面積的覆銅區域、散熱鰭片以及導熱硅膠的應用。在一些高性能的筆記本電腦電池電路板設計中，通過在發熱嚴重的功率器件下方設置銅質散熱層，并結合機身內部的散熱風道，將熱量迅速散發出去，確保系統的穩定運行。

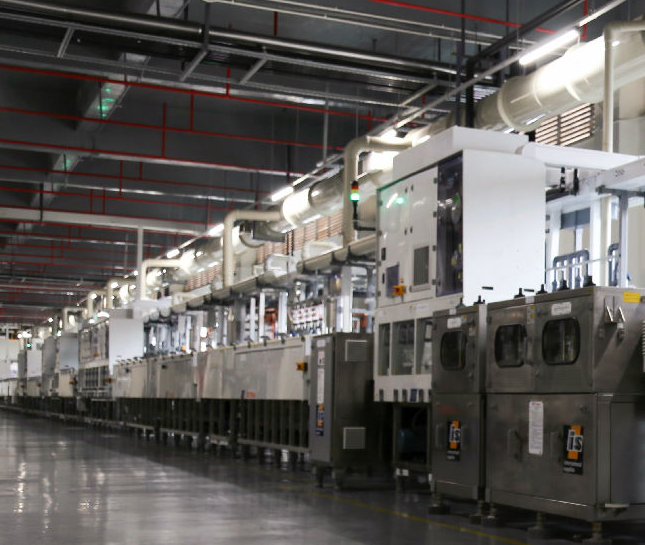

PCB廠制造工藝：雕琢精密品質的過程

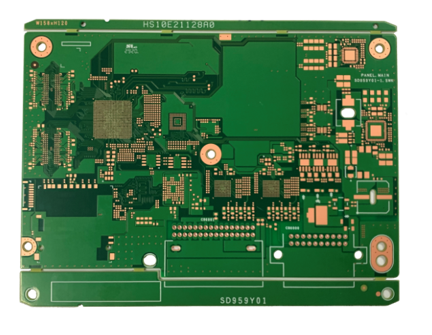

印刷電路板（PCB）制作

高精度的 PCB 制作是電池電路板誕生的關鍵步驟。先進的 PCB 制造工藝能夠?qū)崿F(xiàn)線路的精細蝕刻，確保線寬、線距符合設計要求，從而保障電氣性能。多層 PCB 結構更是為復雜電路設計提供了可能，通過層層堆疊，將不同功能的電路分層布局，既節省空間又降低了信號干擾。在工業級的電池管理系統電路板制造中，多層 PCB 可以將電源層、地層與信號層有效隔離，提升系統的抗干擾能力。

元器件焊接組裝

采用可靠的焊接技術將元器件精準地組裝到 PCB 上是制造工藝的另一重點。表面貼裝技術（SMT）憑借其高效、高精度的優勢成為主流選擇。自動化的 SMT 生產線能夠快速、準確地將微小的元器件貼裝到指定位置，并通過回流焊工藝實現牢固焊接。對于一些大功率的插件式元器件，如電解電容、功率電感等，則結合波峰焊等工藝進行焊接，確保焊點的質量與可靠性，為電池電路板的長期穩定運行奠定基礎。
