PCB線路板工藝 熱壓熔錫焊接介紹 原理及制程控制
PCB線路板熱壓熔錫焊接的原理

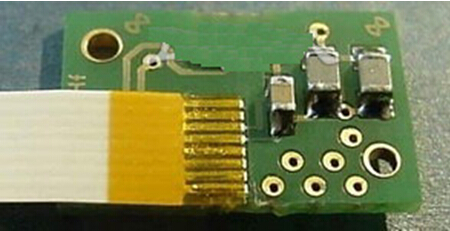

熱壓熔錫焊接的原理是先把錫膏印刷于PCB線路板上,然后利用熱將焊錫融化并連接導通兩個需要連接的電子零組件。通常是將軟板焊接于PCB線路板上,如此可以達到輕、薄、短、小目的。另外還可以有效降低成本,因?yàn)榭梢陨儆?~2個軟板連接器。

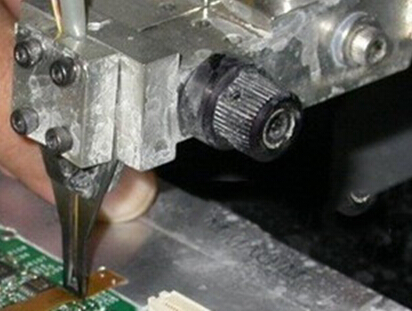

一般的熱壓熔錫焊接熱壓機,其原理都是利用脈沖電流流過鉬、鈦等具有高電阻特性材料時所產生的焦耳熱來加熱熱壓頭,再藉由熱壓頭加熱熔融PCB線路板上的錫膏以達到焊接的目的。既然是用脈沖電流加熱,脈沖電流的控制就相當重要,其控制方法是利用熱壓頭前端的電熱偶線路,反饋實時的熱壓頭溫度回電源控制中心,藉以控制脈沖電流的訊號來保證熱壓頭上溫度的正確性。

熱壓熔錫焊接的制程控制
1.控制熱壓頭與待壓物之間的間隙。熱壓頭下降到待壓物時,必須與待壓物完全平行,這樣待壓物的受熱才會均勻。一般的做法是先松開熱壓頭鎖在熱壓機上的螺絲,然后調成手動的模式,將熱壓頭下降并壓住待壓物時,確認完全。
2.接觸后再把螺絲鎖緊,最后再抬起熱壓頭。通常待壓物為PCB線路板,所以熱壓頭應該壓在PCB線路板上,最好找一片未上錫的板子來調機比較好。
3.控制待壓物的固定位置。一般的待壓物為PCB線路板及軟板,需確認PCB線路板及軟板可以被固定于治具載臺上,同時需確認每次下壓HotBar時的位置都是固定的,尤其是前后的方向。沒有固定的待壓物時容易造成空焊或是壓壞附近零件的質量問題。為了達到待壓物固定的目的,設計PCB線路板及軟版時,要特別留意增加定位孔的設計,位置最好在熔錫熱壓的附近,以避免下壓時FPCB移位。
4.控制熱壓機的壓力。
5.是否需添加助焊劑?可酌量添加助焊劑以利焊接順利。當然,可以不加就達成目標最好。
