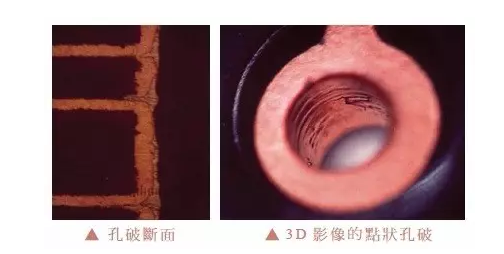

孔破狀態(tài)是點(diǎn)狀分布而非整圈斷路的現(xiàn)象，就稱為點(diǎn)狀孔破，也有人稱它為楔型孔破。常見產(chǎn)生原因，來自于除膠渣制程處理不良所致。汽車電路板除膠渣制程會先進(jìn)行膨松劑處理，之后進(jìn)行強(qiáng)氧化劑高錳酸鹽的侵蝕作業(yè)，這個(gè)過程會清除膠渣并產(chǎn)生微孔結(jié)構(gòu)。經(jīng)過清除過程所殘留下來的氧化劑，就依靠還原劑清除，典型配方采用酸性液體處理。

因?yàn)槟z渣處理后，并不會再看到有殘膠渣問題，業(yè)者常忽略了對還原酸液的監(jiān)控，這就可能讓氧化劑留在孔壁面上。之后電路板進(jìn)入化學(xué)銅制程，經(jīng)過整孔劑處理后電路板會進(jìn)行微蝕處理，這時(shí)殘留的氧化劑再度受到酸浸泡而讓殘留氧化劑區(qū)的樹脂剝落，同時(shí)也等于將整孔劑破壞了。

受到破壞的孔壁，在后續(xù)鈀膠體及化學(xué)銅處理就不會發(fā)生反應(yīng)，這些區(qū)域就呈現(xiàn)出無銅析出現(xiàn)象?；A(chǔ)沒有建立，電鍍銅當(dāng)然就無法完整覆蓋而產(chǎn)生點(diǎn)狀孔破。這類問題已經(jīng)在不少電路板廠發(fā)生過，多留意除膠渣制程還原步驟藥水監(jiān)控應(yīng)該就可以改善，以上供您參考。
