一、題目中所說的線路板是指的什么？

電池線路板小編以上所說的線路板其實指的是PCB板，是一種光板，而并非是控制板，兩者的區別在于控制板是PCB板經過SMT上件，將元器件貼上之后而形成的具有多功能的板。

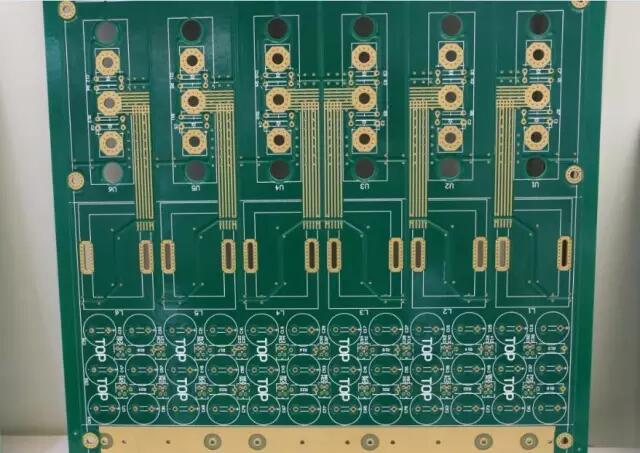

圖為PCB線路板

PCB板：

PCB板即為印刷電路板、印刷線路板或印制板，以絕緣板為基材，切成一定尺寸，其上至少附有一個導電圖形，并布有孔（如元件孔、緊固孔、金屬化孔等），用來代替以往裝置電子元器件的底盤，并實現電子元器件之間的相互連接。

在充電樁產業的蓬勃發展下，同樣帶動了國內PCB制造行業的發展。目前我國已經成為了全球重要的PCB板生產基地。

PCBA板：

其實是PCB板裝配制程，也就是說PCB空板經過SMT上件,再經過DIP插件的整個制程,簡稱PCBA制程。我們所說的充電樁控制板其實是PCBA板。

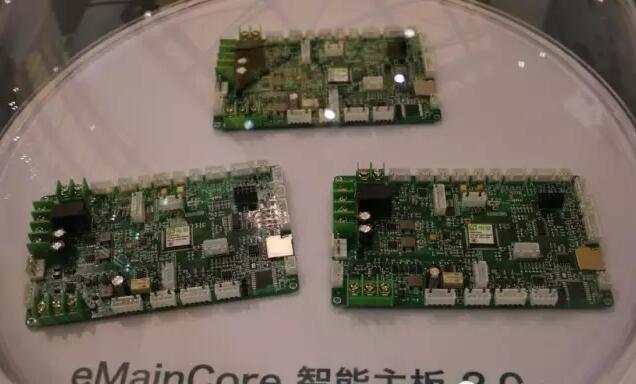

圖為充電樁控制板

二、充電樁用與普通用線路板的區別？
1.銅材質厚度的區別

充電樁電池線路板線路要寬一些，大多是厚銅板，要比普通板厚很多，厚度通常內層為（1.6mm-5.0mm）。之所以有此區別是基于兩個原因：

A、充電樁板通過的電流較大、電壓較高，如果是薄板，很容易發熱燒斷；

B、充電樁板需耐高壓，絕緣層厚度要大些，且SMT后電子元器件較多且重，厚板不易變形損傷。

2. 銅板材等級的區別

由于充電樁板為高壓電源板，在材料上雖然都為銅材質，但在等級上也有一定的區別，普通的板材料在普通TG140以下，充電樁線路板板材料一般為中TG150以上，高TG為170。數據為等級的參數，等級越高，耐溫效果越好，板材的質量越高。

3.外觀方面的區別

充電樁屬于汽車周邊配套類型產品，不允許線路缺損，或者線路邊殘銅，孔邊阻焊路黃等問題。有的客戶執行IPC III級標準，實行零缺陷驗收規范，比一般消費類PCB嚴格得多。

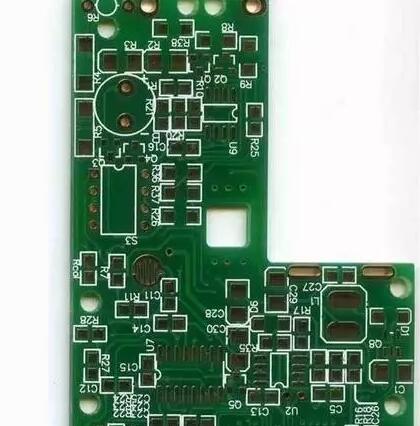

圖為普通PCB線路板

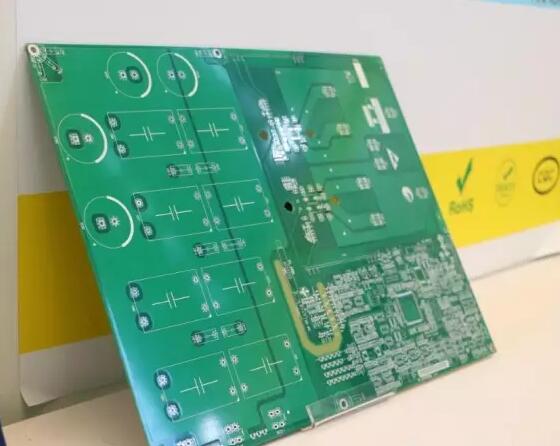

圖為充電樁PCB板

小節：

充電樁線路板與普通板雖然只有兩點區別，看似簡單，但是實際上要求較高，并不是每家板廠都可以做。板本身要過高電流高電壓，可以為電池做沖放電測試標準，線路板的設計尤為重要，不僅需要考慮充電樁，還要考慮汽車的需求電壓，設計不合理可能會引起線路板燒毀。
