一、線路板綠漆白化問題

許多可以承受噴錫的綠漆卻未必能夠承受化鎳浸金制程，主要的問題出在綠漆本身的耐化性不夠好。因?yàn)槭褂没嚱?a href="http://m.sampraz.com/product/" target="_self">線路板制程的材料必須要能夠耐得住高溫長時(shí)間的化學(xué)攻擊（平均82-86℃，兩槽共約20-30分鐘）。

因此凡是耐化性不佳的綠漆，經(jīng)過化鎳浸金制程后色澤會(huì)變淺，也就是綠漆中的若干物質(zhì)已溶入化鎳浸金槽液中，這樣不但槽液會(huì)快速污染，同時(shí)綠漆白化的現(xiàn)象也可能會(huì)讓綠漆剝落或是劣化，這也是一般會(huì)被退件的品質(zhì)缺點(diǎn)。

二、綠漆顯影不潔的化鎳浸金露銅問題

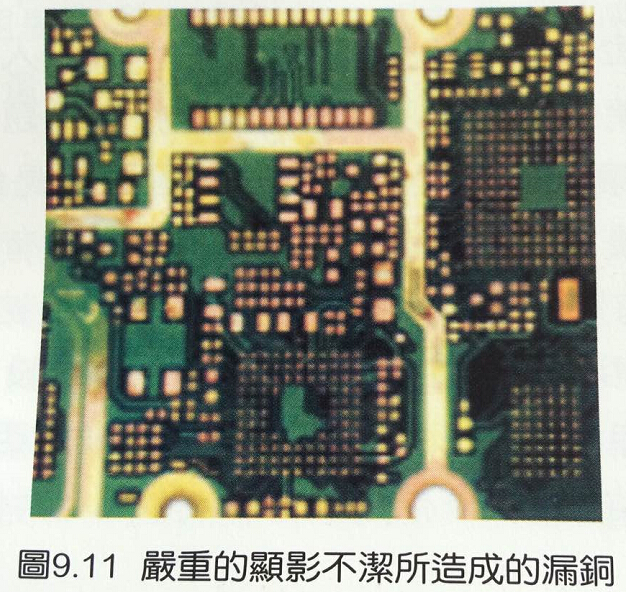

若是綠漆烘烤不當(dāng)或是顯影條件不佳，常會(huì)在銅墊上殘留殘膠，殘膠一旦再經(jīng)過后燒烤的處理就會(huì)成為難以去除的硬塊物質(zhì)。這些硬化的有機(jī)物已經(jīng)與銅面產(chǎn)生了強(qiáng)而有力的結(jié)合，根本無法在制程中完全去除，這類的缺點(diǎn)被歸類為顯影不潔所造成的漏銅問題。圖9.11所示，為嚴(yán)重的顯示不潔所造成的漏銅問題。
