【圖解】教你認識線路板上的電子元件

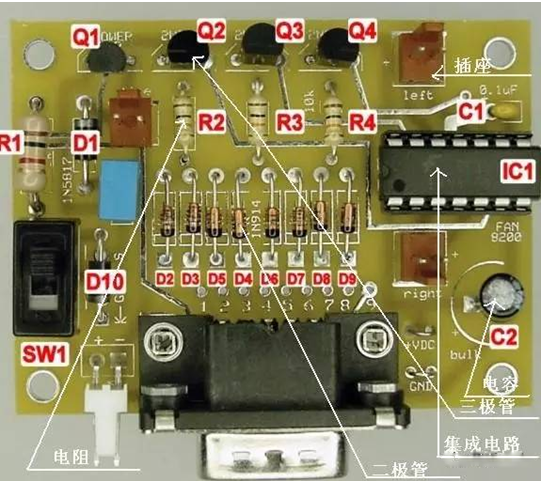

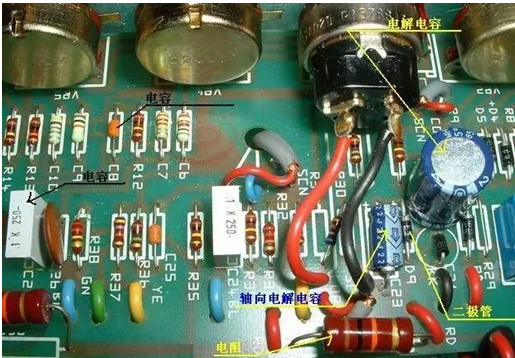

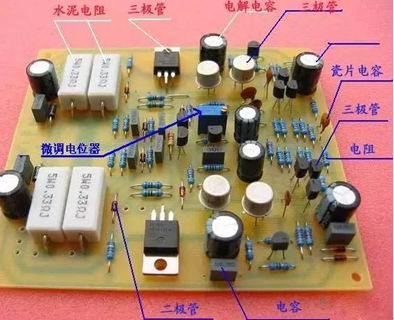

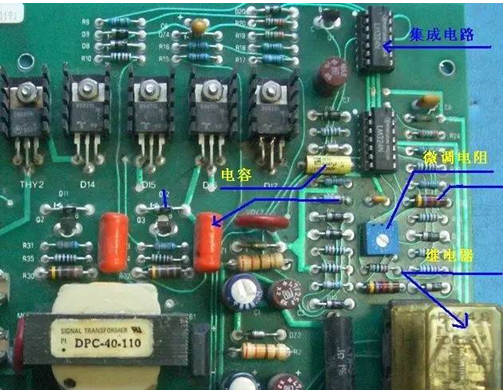

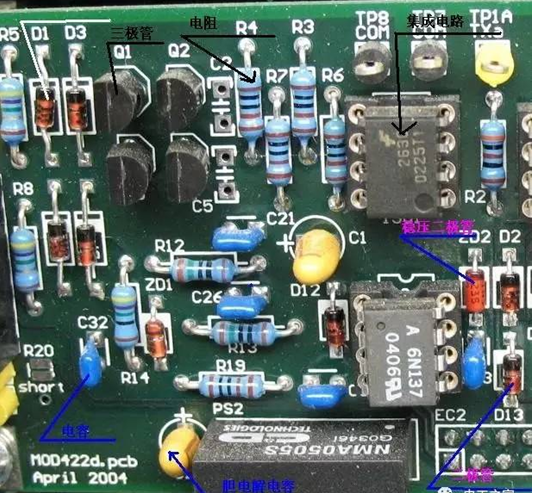

線路板上電子元件有著不同的封裝類型，不同類的元件外形一樣，但內部結構及用途是大不一樣的，比如TO220封裝的元件可能是三極管、可控硅、場效應管、或雙二極管。

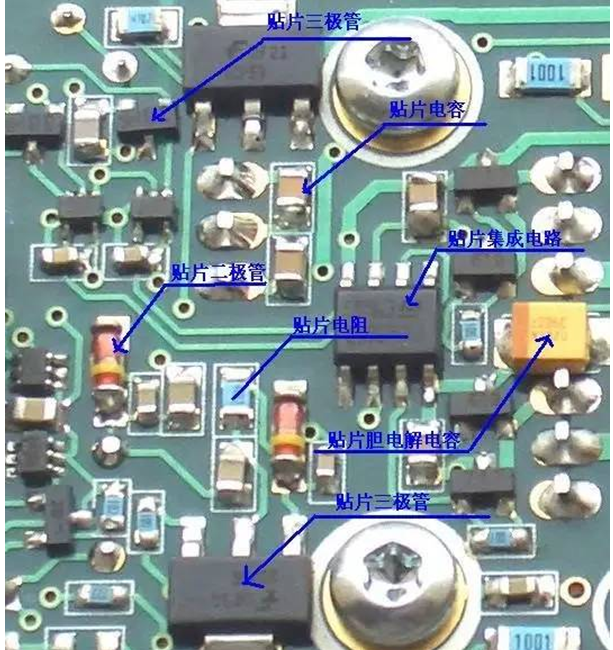

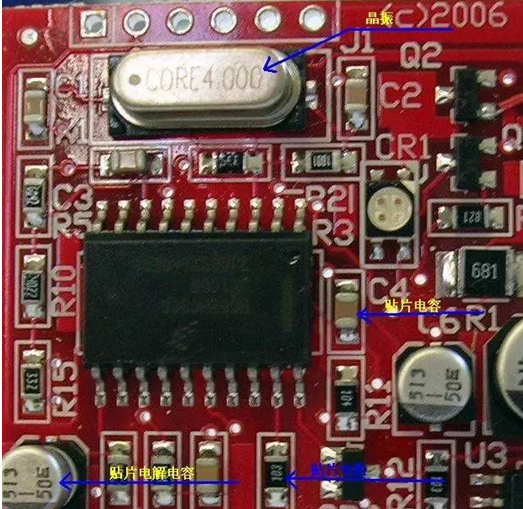

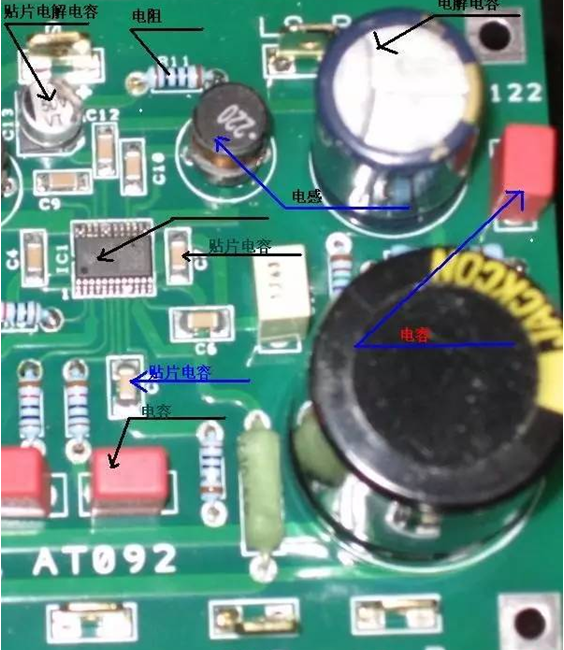

TO－3封裝的元件有三極管，集成電路等。二極管也有幾種封裝，玻璃封裝、塑料封裝及螺栓封裝，二極管品種有穩壓二極管、整流二極管、隧道二極管、快恢復二極管、微波二極管、肖特基二極管等，這些二極管都用一種或幾種封裝。貼片元件由于元件微小有的干脆不印字常用尺寸大多也就幾種，所以沒有經驗的人很難區分，但貼片二極管及有極性貼片電容與其它貼片則很容易區分，有極性貼片元件有一個共同的特點，就是極性標志。
